3 Range Battery Materials Research Test System

제품소개

제품 개요

제품 디자인

▐  사이즈가 작고 용량이 큽니다.

LCD를 통해 장비의 Unit ID를 볼 수 있습니다. 전면포트는 코인 셀을 테스트하기 위해 장비를 연결하는 데 사용 됩니다. CT-4000-mA시리즈 충방전기는 이미  역사가있는 장비가 되었으며, 현재 대학교, 개발실, 시험소 등에 널리 사용되고 있습니다.

▐  세부 사항이 품질을 만들어 줍니다.

장비양측고리: 장비 랙과 자유롭게 연결할 수 있습니다. 스위치: 빨간색 반투명 소재로 빨간 불빛을 은은하게 볼 수 있습니다. 디지털 디스플레이:1-32의 장비 ID를 볼 수 있습니다.

▐  안전하고 효율적인 냉각 시스템

NEWARE의 새로운 냉각 시스템은 이전보다 안전하고 효율이 높습니다. 에어덕트가 장비의 좌우 절반을 차지 하고 있어 매우 으수한 냉각 효과가 있습니다. 장비 내구성에 큰 역을 합니다.

▐  네트워크 인터페이스에 케이블을 꽂고 전원을 켠다

장비 뒷면에는 제어 장치와 BTS 서버를 연결하는 RS-485 인터페이스와 AC 전원 인터페이스가 있습니다.

기능소개

기능 개요

▐ 0.05%FS 정밀도

▐ 3레인지 전류 테스트 범위

▐ 데이터 수집 빈도: 10Hz

▐ 전류 Rising Time(10%FS~90%FS): ≤500μs

▐ μA 수준의 전류

▐ 원클릭 DCIR 데이터 분석

▐ 펄스 폭: ＜500ms

▐ dQ/dV 데이터 분석 그래프

장비 기능

▐  10Hz데이터 수집 빈도

10Hz 고속 데이터 수집 빈도로 각 전압 및 전류 변화를 정확하게 기록하므로 데이터가 더 정확하고 신뢰할 수 있습니다.

▐ Pulse Mode

Pulse Mode를 설정할 수 있으며 최소 펄스 폭은 500ms입니다.

▐ Three-Electrodes 테스트

전기화학 연구 및 테스트 분야에서, 연구진은 동작전극과 보조전극의 압차에 주목하면서 동작전극(또는 보조전극)과 참전극의 전위차이에 더욱 주목합니다.

▐ Rate Charge/Discharge Mode

BTS 소프트웨어를 사용하면 사용자가 Rate CC/DC Mode에서 충방전 전류를 편리하게 설정할 수 있습니다.

▐ μA Level 전류

전류 제어는 정확하고 안정적이며 최소 출력 전류는 5μA로 재료 연구 또는 소전류 테스트의 요구가 충족됩니다. 정전압 단계에서 전류 변화 데이터의 신뢰성을 보장할 수 있습니다.

▐ dQ/dV Curve

dQ/dV 곡선은 주로 충방전 과정에서의 양극 활물질의 변화를 나타납니다. 코인 셀의 데이터에 따라 우리는 dV/dQ 곡선의 다른 특징 피크에 대응하는 상변화를 찾아낼 수 있습니다.

▐ DCIR 테스트

배터리의 내부 저항은 리튬전지의 핵심 특성 중 하나로 리튬배터리 출력 성능과 방전 효율에 영향을 미치는 중요한 요소이며 리튬배터리 출력 성능을 측정하고 리튬배터리 수명을 평가하는 중요한 매개변수입니다.

▐ 0.05%FS 정밀도

CT-4000 3Range mA 장비는 0.05% FS 정밀도를 만족하며, 테스트의 미세한 변화를 알수 있습니다.

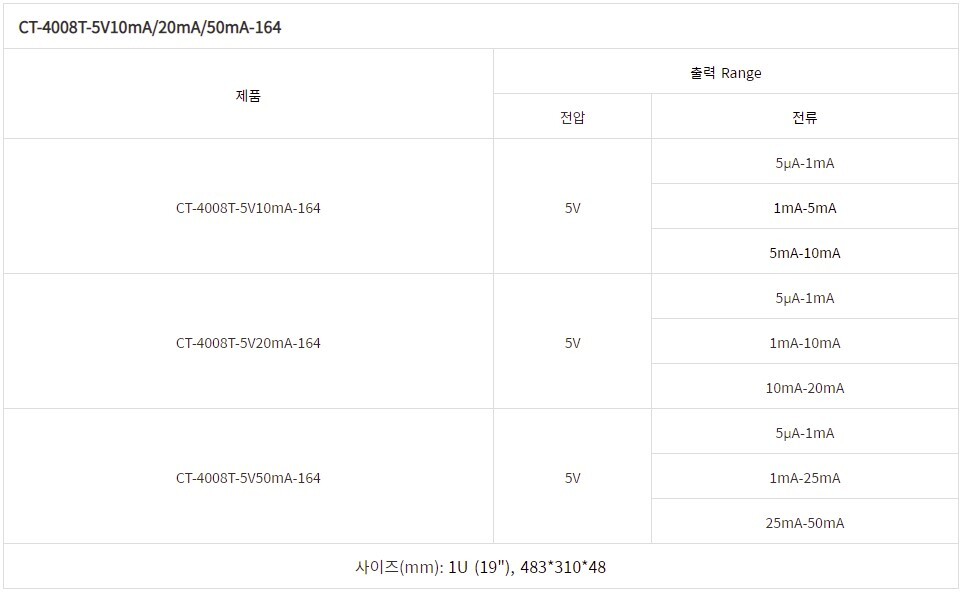

▐ 3가지 측정 범위

작은 전류가 설정되어 있을 경우, 장비는 소 전류출력 보드를 이용하여 출력을 제어하게 되며, 간섭없이 스위칭하여 장비의 빠른 전류 출력 응답이 가능합니다.

▐ 응답시간

전류 응답 속도 ≤ 500μs. 전류 제어 속도는 설정된 값에 빠르게 도달할 수 있습니다.

소프트웨어

dQ/dV

곡선에 피크가 나타나는 곳은 충방전 곡선에 전압 플랫폼이 있음을 나타납니다. 서로 다른 피크는 다른 전기화학 반응을 나타납니다.

조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.

다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.

슈퍼커패시터 테스트

Operating Voltage가 설정 가능되며 소프트웨어는 자동으로 용량 값(C)을 계산하는 기능을 가지고 있습니다.

0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.

CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.
